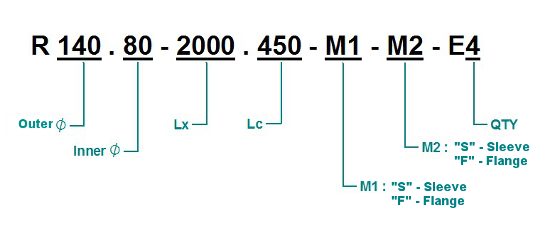

Order Code
Standard Size
| ประเภท | ขนาด (มิลลิเมตร) |
|---|---|
| เส้นผ่านศูนย์กลางภายนอก (OD) | 40, 60, 80, 100, 120, 140, 160, 180, ..., 250 |
| เส้นผ่านศูนย์กลางภายใน (ID) | 25, 35, 45, 50, 65, 80, 100, 120, ..., 230 |
* นอกเหนือจากขนาดมาตรฐานในด้านบนแล้ว ลูกค้าสามารถระบุขนาด OD และ ID ที่ต้องการได้
การใช้งาน
- Ball Screw
- Guide Part
- Hydraulic/Pneumatic Rod
- Machine
- ส่วนอื่นๆ

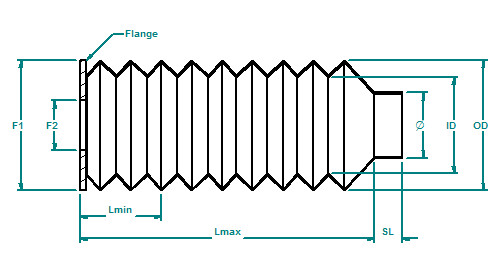

Design Feature
Remark: Zip type available.

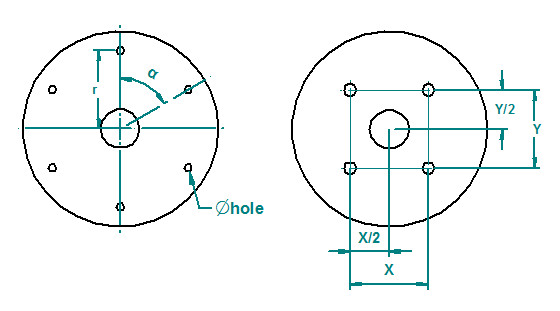

วิธีระบุขนาดและจำนวนรูเจาะสำหรับหน้าแปลน Flange
r: ระยะระหว่างจุดศูนย์กลางแผ่น Flange ถึงศูนย์กลางรูยึด
α: มุมระหว่างรูยึด
Φ: ขนาดรูยึด
